西安交通大學(xué)材料學(xué)院教授韓衛忠團隊近日通過(guò)沖桿試驗，系統研究了再結晶態(tài)的 W-Re 合金，揭示了其韌脆轉變的關(guān)鍵缺陷機制。

　　人造太陽(yáng)-核聚變能是人類(lèi)未來(lái)能源的終極解決方案。鎢(W)因其具有高熔點(diǎn)、高溫強度、高導熱率、低氫(H / D / T)滯留率和抗輻照損傷等優(yōu)異的性能，被譽(yù)為面向等離子體第一壁的最佳候選材料。

　　然而，過(guò)渡金屬鎢的低溫韌性差、韌脆轉變溫度高，極大地限制了鎢的加工和應用。如何克服鎢的低溫脆性成為以鎢為代表的難熔金屬研究領(lǐng)域的關(guān)鍵科學(xué)難題之一。

　　業(yè)內的共識之一是，大量的模擬計算結果表明，錸(Re)合金化可以改變螺位錯的三維核心結構，從而促進(jìn)螺位錯雙扭折形核，提高螺位錯的滑移能力，最終可改善 W 的變形能力，實(shí)現 W 的低溫韌化。

　　不過(guò)“Re 效應”通常與機械加工(高溫軋制等)引入的初始位錯、層片結構、晶粒細化等因素混淆在一起，難以澄清單一因素(Re 合金化)對 W 變形能力的影響。

　　韓衛忠團隊深入研究，發(fā)現低含量(≤10 wt.%)的 Re 合金化并不能有效降低 W 的韌脆轉變溫度。

　　研究人員發(fā)現 Re 合金化引起的有限韌化僅發(fā)生在很窄的低溫區間(50 °C~200 °C)。高溫(≥300 °C)變形時(shí)，W-Re 合金的塑性變形能力明顯降低，最終導致合金高溫韌性下降、韌脆轉變溫度升高。

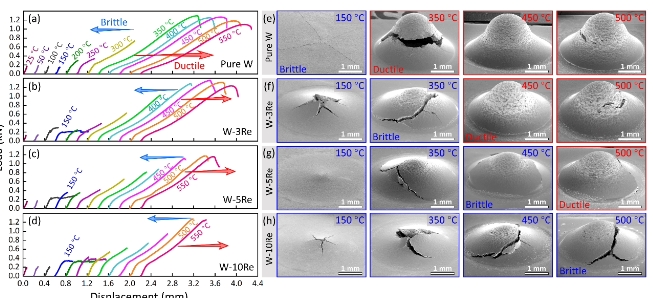

　　而且 Re 含量越高，W-Re 合金的韌脆轉變溫度越高(如圖 1 所示)。通過(guò)表面變形形貌的表征發(fā)現，相比于純 W 的沿晶開(kāi)裂，Re 合金化促進(jìn)了更多的位錯行為，從而增加了 W-Re 合金的低溫韌性，但這一改善非常有限。

圖 1：W 及 W-Re 合金的韌脆轉變行為

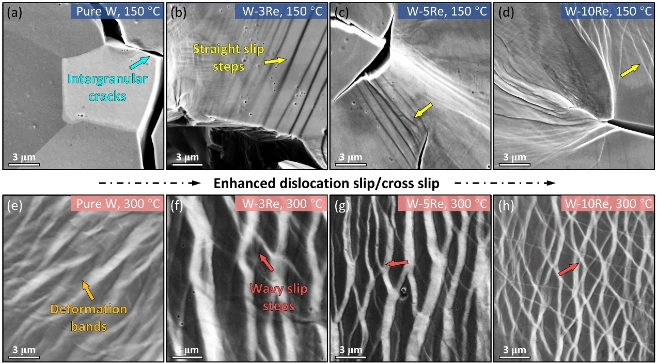

圖 2：Re 合金化促進(jìn)了位錯滑移 / 交滑移

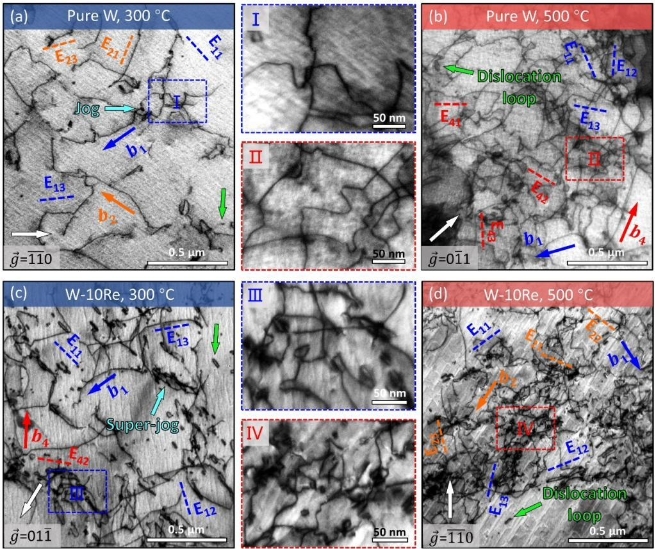

圖 3：空間型的割階和位錯環(huán)導致了 W-Re 合金的高溫硬化
